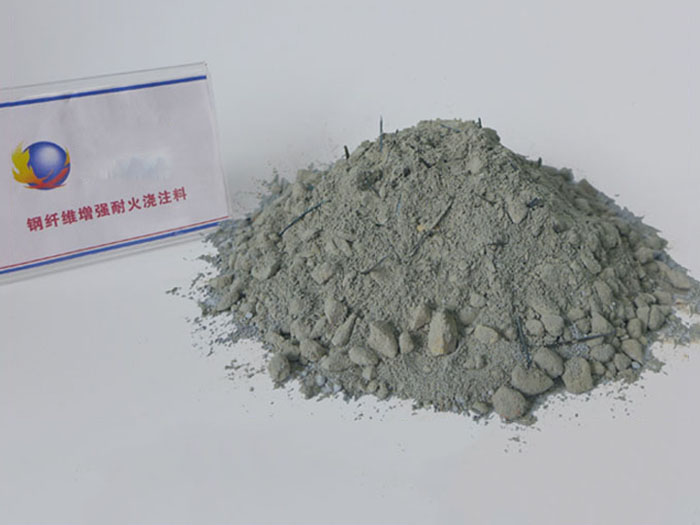

鋼纖維增強澆注料主要是在材料中引入耐熱不銹鋼纖維，使材料具有較高的強度和熱震性能，從而增加材料的耐磨性和使用壽命。材料主要用于窯口、下料口、耐磨墩及電廠鍋爐內襯等高溫耐磨部位。
產品使用方法其實與混凝土的使用基本一致，選定好配方和原料經過攪拌加工均勻之后，用振動棒密實在經過養護和加熱處理即可，而由于不定型澆注料使用部位的特殊性，所以根據場地條件的不同，對于澆注料的施工質量也需要有保證的。
在對于其重要部分的用高鋁熟料作為骨料和粉料的基礎上兌入適當的鋼纖維澆增強澆注料的特點特性就是強度高、韌性好而且熱震穩定性好、抗剝落及耐磨性能強等特點，用于溫度階梯變化比較容易導致爐墻破損的部位。
鋼纖維澆注料具有強度高、韌性好、熱震穩定性好，抗剝落和耐磨性強的特點。廣泛使用于水泥回轉窯窯口、冷卻機、噴煤管、分解爐、預熱器等部位。
鋼纖維增強澆注料是采用鋁礬土熟料作骨料，以礬土熟料及剛玉細粉作基質，以超微粉等多種復合材料為結合劑和添加劑，外加不銹鋼耐熱纖維配制而成。該產品除具有常規的高溫耐磨損性能外，因在其配料中加入了一定數量的耐熱不銹鋼纖維，防止了材料中骨料與基質在高溫狀態下產生的漲差，以及在啟停爐時產生的溫度梯度變化所產生的應力而導致爐墻破壞，同時，由于鋼纖維的加入，使材料澆注后爐墻整體強度大大增強。在CFB鍋爐中，常用于爐膛出口及側墻、頂部、旋風分離器直段、旋風分離器頂、返料器等部位。

鋼纖維增強澆注料理化指標

項目		指標
		GNM60	GNM70	GNM75	GNM80	GNM90
Al2O3  %		≥60	≥70	≥75	≥80	≥90
體積密度 g/cm3  110℃×24h		2.3~2.4	2.4~2.5	2.5~2.6	2.6~2.8	2.9~3.1
線變化率 %1100℃×3h		±0.5	±0.5	±0.3	±0.3	±0.3
常溫抗折強度MPa	110℃×24h	≥6	≥7	≥8	≥9	≥11
	1100℃×3h	≥8	≥10	≥11	≥11	≥11
常溫耐壓強度MPa	110℃×24h	≥35	≥45	≥50	≥55	≥70
	1100℃×3h	≥50	≥60	≥70	≥80	≥100
