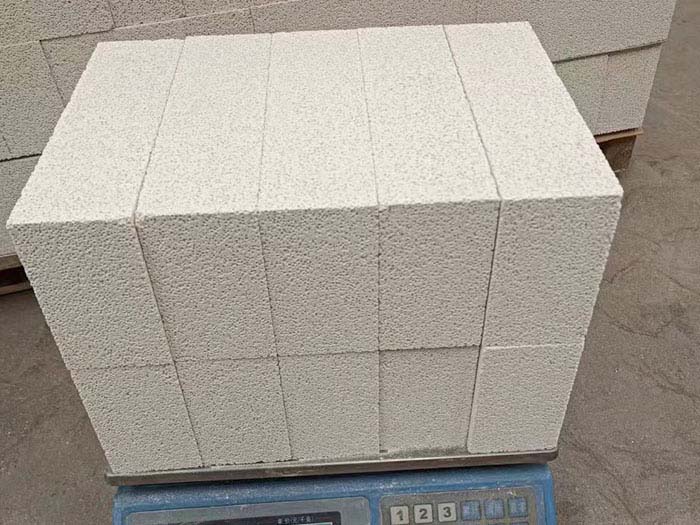

莫來石磚特性：

1.低導熱率，具有很好的隔熱保溫效果；

2.低熱熔，由于低導熱率，莫來石系列輕質隔熱磚蓄積很少的熱能，在間歇操作中節能效果明顯；

3.雜質含量低具有非常低的鐵盒堿金屬等氧化物含量，因此，耐火度高；較高的含鋁量使其在還原氣氛下仍保持良 好的性能；

4.熱態耐壓強度高；

5.外觀尺寸精確，加快砌筑速度，減少耐火泥使用量，保證了砌體的強度和穩定性，從而延長襯里的壽命；

6.可加工成特殊形狀,以減少砌磚塊數和砌縫。

可以直接用于高溫窯爐內襯，目前已廣泛用于梭式窯、輥道窯、玻璃及石油化工窯爐的內襯。

理化指標

項目		指標
		JM23	JM25	JM26	JM27	JM28	JM30	JM32
Al2O3  %		≥40	≥50	≥55	≥60	≥65	≥70	≥77
Fe2O3  %		≤1.0	≤1.0	≤0.9	≤0.8	≤0.7	≤0.6	≤0.5
體積密度  g/cm3		≤0.55	≤0.80	≤0.85	≤0.9	≤0.95	≤1.05	≤1.35
常溫耐壓強度MPa		≥1.0	≥1.5	≥2.0	≥2.5	≥2.5	≥3.0	≥3.5
加熱永久線變化 %		1230℃×12h	1350℃×12h	1400℃×12h	1450℃×12h	1510℃×12h	1620℃×12h	1730℃×12h
		-1.5~0.5
導熱系數 W/(m·K)	200±25℃	≤0.18	≤0.26	≤0.28	≤0.32	≤0.35	≤0.42	≤0.56
	350±25℃	≤0.20	≤0.28	≤0.30	≤0.32	≤0.37	≤0.44	≤0.60
	600±25℃	≤0.22	≤0.30	≤0.33	≤0.36	≤0.39	≤0.46	≤0.64
0.05MPa荷重軟化溫度 T0.5 ℃		≥1080	≥1200	≥1250	≥1300	≥1360	≥1470	≥1570
