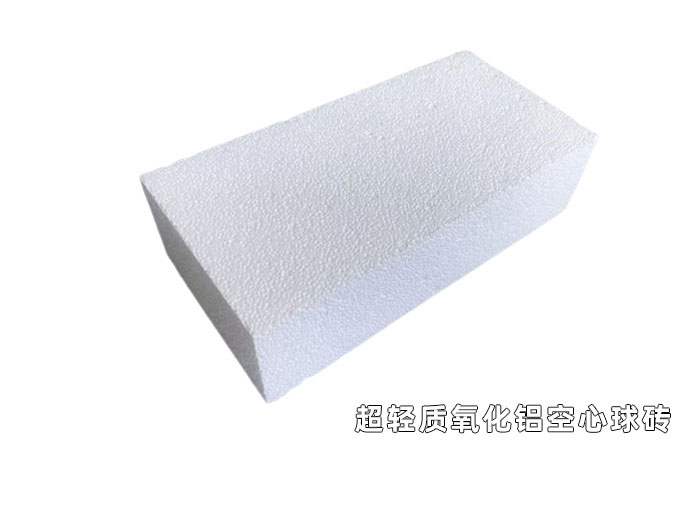

氧化鋁空心球是一種新型的高溫隔熱材料，它是用工業(yè)氧化鋁在電爐中熔煉吹制而成的，晶型為a-Al2O3微晶體。

以氧化鋁空心球?yàn)橹黧w，可制成各種形狀制品，上限使用溫度1800℃，制品機(jī)械強(qiáng)度高，為一般輕質(zhì)制品的數(shù)倍，而體積密度僅為剛玉制品的二分之一。

在石化工業(yè)氣化爐、炭黑工業(yè)反應(yīng)爐、冶金工業(yè)感應(yīng)電爐等高溫、超高溫窯爐上得到廣泛應(yīng)用，取得了十分滿意的節(jié)能效果。

氧化鋁隔熱耐火磚可直接接觸火焰的工作層也可以用作隔熱層，被廣泛應(yīng)用于陶瓷、耐火材料燒成窯、粉末冶金燒結(jié)爐、半導(dǎo)體元件燒成窯及有氫氣和還原氛的窯爐等。

理化指標(biāo)

項(xiàng)目	指標(biāo)
	LQZ99-1.4	LQZ99-1.6	LQZ99-1.8	LQZ95-1.4	LQZ95-1.6	LQZ95-1.8	LQZ90-1.4	LQZ90-1.6	LQZ90-1.8
Al2O3  %	≥99			≥95			≥90
SiO2  %	≤0.3			--			--
Fe2O3  %	≤0.2			≤0.2			≤0.2
體積密度  g/cm3	1.3~1.5	1.5~1.7	1.7~1.9	1.3~1.5	1.5~1.7	1.7~1.9	1.3~1.5	1.5~1.7	1.7~1.9
常溫耐壓強(qiáng)度MPa	≥6	≥10	≥12	≥8	≥12	≥16	≥10	≥14	≥18
導(dǎo)熱系數(shù) W/(m·K) 熱面1000℃	≤0.9	≤1.1	≤1.2	≤0.9	≤1.1	≤1.2	≤0.9	≤1.1	≤1.2
加熱永久線變化%  1600℃×3h	±0.3			±0.3			±0.3
